弹簧自动预压,分选机

全自动弹簧分选机(动压机,预压机)介绍

SC-DY 系列
背景资料:
A.弹簧分组检测:
对于发动机气门弹簧,离合器弹簧等要求较高的弹簧,国家相关部门强制要求全检;且对于同一发
动机或同一离合器的一组弹簧,负荷要求趋于一致。为有效控制成本,目前国内外该类弹簧的生产工艺基
本上多采用宽公差带控制生产,检测后分组使用于同一批发动机及离合器。
B.弹簧预压(动压):
精密弹簧生产过程中,制造成型后,为消除生产过程中应力及减小使用过程中的塑性变形,需要以
一定的力对弹簧进行一次或多次预压。
以上两类弹簧生产过程,传统的手工操作方式劳动强度大,易产生漏检错检现象;以前国内尚无高
性能,成熟的全自动弹簧分选机(动压机,预压机)。SC-DY 系列弹簧分选机产量可达3000-5000pcs/Hr,
弹簧长度分辨率可达0.01mm,力检测分辨率可达0.02N,是经过充分市场调研,采用先进数控技术生产的
新型高速全自动化弹簧生产设备。基本解决了弹簧由于易缠绕不便自动化生产的问题,实测常规弹簧产量
可达4000pcs/hr 以上。经过行业骨干企业使用,获得好评,建议推广。
主要应用:
O 立定处理机(可以精确的控制弹簧的压并功能)
O 负荷分选机(可以做到准确、稳定、可靠的负荷分选功能)
O 高度分选机(可以做到接触式弹簧高度分选功能)
O 低频疲劳试验机
SC-DY 系列自动弹簧动压机(分选机,预压机)介绍:
SC‐DY 系列全自动弹簧动压机(分选机,预压机)系列产品是根据专业弹簧厂商的要求开发的自动化产
品, 主要有以下特点:
O 全自动化结构,自动上料,自动预压,自动落料;对于特殊弹簧(特别容易互拧的弹簧)也可选择
人工上料方式;
O 不同产品切换方便迅捷,规格接近的仅需更换弹簧套 ;
O 压力速度均可由使用方自行调节;
O 使用伺服电机作为动力源,具有反应迅速,压力可调,使用寿命长等特点;
O 分组要求可以定制。
结构说明:
弹簧自动预压,分选机
主体结构:
该设备包含供料器、转台、压力机构等。结构示意图如下:
说明:
1. 转台采用伺服电机配行星减速机驱动,精确可靠,速度可调;
2. 转台采用 8 工位‐16 工位;(根据分选要求选择)
3. 振动盘采用单/双出料结构;
4. 主机底部采用钢管焊接机构,保证设备强度及稳定性;
5. 可根据分选要求,设置2‐5 组出料口;
6. 软件功能说明:
6.1 成品数量统计;
6.2 转盘速度调整;
6.3 工作状态显示;
6.4 报警及显示,含缺料报警,故障报警等;
6.5 安全密码及参数设置权限。
7. 兼容性结构设计:
与买方商定本设备适用弹簧规格范围,在该范围内,具有通用性。

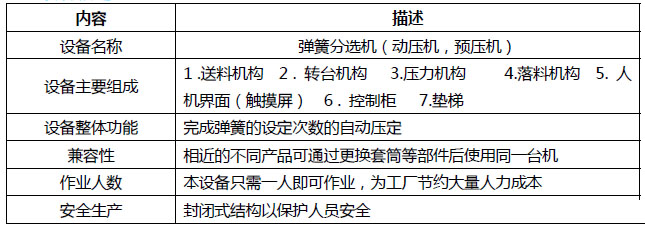

设备描述:
弹簧自动预压,分选机
弹簧自动预压,分选机

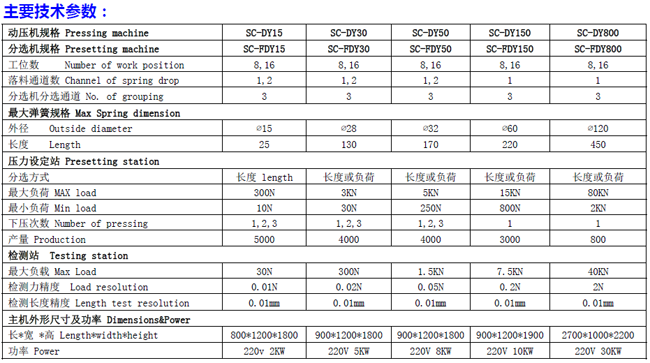

注:1.所有动压机不含有检测站,分选机含有检测站;
2.分选机分选通道标准配置为3 组,需要特殊定制请说明;
3.设备型号全称为: 动压机规格或分选机规格-工位数-通道数;
4.示例:分选机 SC-FX50-8-2;表明是SC-FX50 分选机,8 工位,2 通道(每次落两颗料)。
